2016-05-21 初版

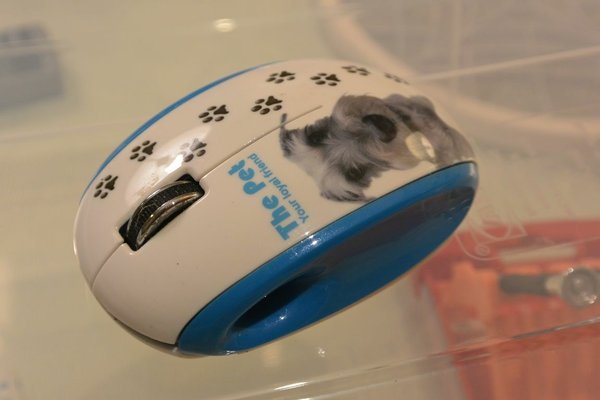

LEXMA The Pet 系列 BlueTrace 藍光滑鼠，
因為太可愛了，同樣一款滑鼠我就買了兩支一模一樣的！一支給桌機、一支給筆電…
養狗人嘛！對於狗狗圖案的東西總是特別喜愛！
這款滑鼠的優點是它幾乎不受桌面材質限制，連玻璃上都可以使用。
2014年4月買的，至今用了兩年出頭…只是從前一陣子，還不到兩年，
就開始陸續發生滑鼠滾輪不靈光的情形！有時明明是向下捲動畫面卻一上一下的亂跳，
兩支滑鼠都有相同的情形，而且狀況越來越嚴重！
在網路上爬文，得知是滾輪的旋轉編碼器有問題，有一篇部落格文章教怎麼更換零件，
另一篇論壇文章教怎麼保養維修，我也就學著做做看！並進一步尋求更簡單輕鬆的手法。
雖然旋轉編碼器的固定方式不一樣，但幾乎是相同的零件，
其工作原理可參考維基百科旋轉編碼器的介紹。
首先卸下螺絲，撬開外殼，盡可能不破壞卡楯。
拆下滾輪，只要用尖嘴鉗就可以把旋轉編碼器給拔出來。
把旋轉編碼器的四支固定鐵片給撬開來，就可拆解成四個零件。
我發現無論旋轉編碼器是直接焊接在電路板上，還是外接在滾輪支架上，
其實都不需要動用烙鐵，可以把旋轉編碼器直接撬開保養。
先用棉花棒清潔髒污
論壇文章看到使用橡皮擦清潔的方式
我自作聰明的認為電子接點清潔劑應該會比橡皮擦更有效，而且不留殘屑，
（我這次用的是右邊那一罐綠色的）結果沒想到裝回去以後，發現問題竟然沒有改善！
於是我又再度拆開滑鼠，依照論壇文章使用自動筆後面的橡皮擦來清潔，
這一次竟然成功了！滑鼠滾輪向下捲動時再也沒有向上亂跳啦！
就這樣修好了兩隻滑鼠，期望可以再多用幾年囉！
2016-12-25 更新
再度發生捲輪捲動亂跳，我再度先試用電子接點清潔劑，
這一次使用左邊那罐紅色的 K60 配合棉花棒清潔，有效解決喔！
2017-08-18 更新
很難得終於在露天拍賣找到特別小的「5mm 滑鼠編碼器」，
只有一個賣家在賣，20 個一包 36 元很便宜，
平均一個才 2 元，反而都貴在運費！
最近觀察到有新推出幾款靜音滑鼠 ，特別適用在圖書館或是寢室，
讓滑鼠按鍵消去喀擦喀擦的音響，就不會打擾到周圍需要安靜的同伴，
露天許多賣家有賣「Kailh 凱華靜音微動開關」，我也想嘗試 DIY 升級，
價格都差不多二個 30 元，也還是主要貴在運費。
於是，本次 DIY 打算一舉更換三個零件，
滑鼠編碼器並排比一比…哎呀～糟糕！
新買的怎麼還是比原廠的要長了那麼一小截鐵片呢？
可是這已經是我能在網路上找到最小的規格啦！
分解開來比較一下，大同小異…到什麼程度呢？
如果沿用舊的鐵片外殼但裡面混合搭配新的零件可以嗎？
嗯…不行耶！孔位差了一些些…
新的編碼器就只是多伸出短短一截鐵片，使得安裝上會有一點卡卡的。
本來想試手持砂輪機來切割鐵片，但是那麼大一個工具加工那麼小一個零件很不容易，甚至有點危險！
最後想到筆型小電鑽不是有幾個小砂磨頭配件嗎？不妨試試看可否如砂輪機一般磨去一小截鐵片？
沒想到異常迅速順利！這是我第一次發現這組小砂磨頭的天賦！！！
它不但很適合加工鐵製品，而且遠比加工木材和塑膠要更順利呢！
(當加工木材和塑膠時，其粉屑會很快填塞沾黏砂石的縫隙表面，導致報廢無用)
砂磨前
砂磨後
自己砂磨縮短的邊緣，會有一點不平直的特徵，
再回頭比較原廠的零件，我發現似乎也有類似的情形…難道說…
原廠也是拿一個較長的零件自己磨短的嗎？
有新買的焊接助手幫忙抓住零件，使焊接容易許多！
焊接新零件很容易，但是想拆下舊的微動開關，可真是一件苦差事！
焊接微動開關的經驗是：因為微動開關的位置準確很重要，
所以新的微動開關在直直的插入接腳後，就要直接焊接。
不要像焊接電阻一般先彎曲它的腳，不然檯面上的微動開關位置會歪掉噢！
像照片左方的微動開關就顯得有一點歪掉，
所以後來我又把它拆下矯正再重新焊接定位，如此按鍵手感才會穩定可靠。
改裝完成，滾輪和按鍵使用皆順利！
Kailh 凱華靜音微動開關真的極度安靜，
它的按鍵深度較淺，且由彈片變成薄膜的感覺，會與原本的手感不同喔！
2017-11-20 更新
Microsoft Wireless Mouse 1000
我是買無線鍵鼠組，Wireless Keyboard 800 鍵盤很棒！
偏偏 Wireless Mouse 1000 滑鼠按鍵手感奇差，聲音又難聽！
本來長期都束之高閣，改裝靜音按鍵後大有改善，令我相當滿意。
螺絲位置不好猜…在電池盒裡和右方的半月形墊片下方！
原本就是用2腳開關
滾輪編碼器是 DWT 11mm 拍賣上可以找到
用久老化了也不怕~
焊點在右方，2腳開關會比3腳好拆！
更換完畢！
同場加映：老古董 Microsoft 滑鼠拆解
多年前的Microsoft的滑鼠壞了，正好把它拆解開來比較一下！
這隻 Microsoft 滑鼠的滾輪使用光學感應器，所以不會接觸不良，相當好用且耐用。
左邊是多年前的 Microsoft 的無線滑鼠收發器，右邊是近年來新款的 LEXMA 無線滑鼠收發器，
科技進步得真快！大小竟然可以相差這麼多！
